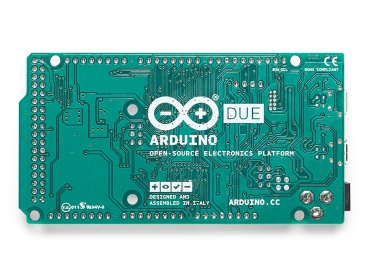

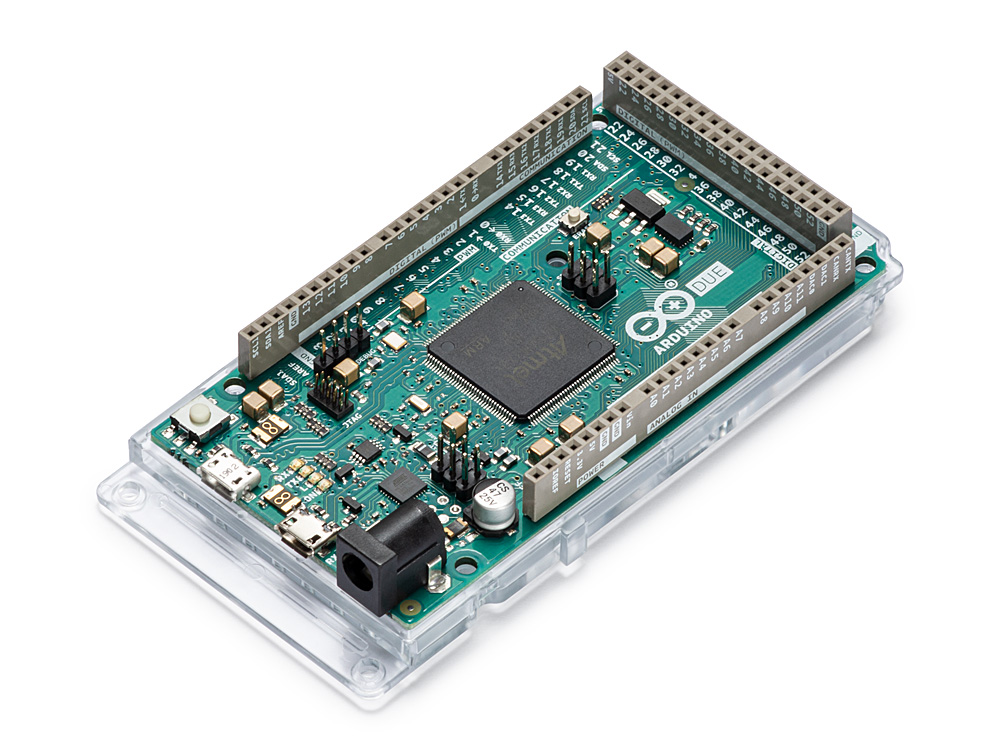

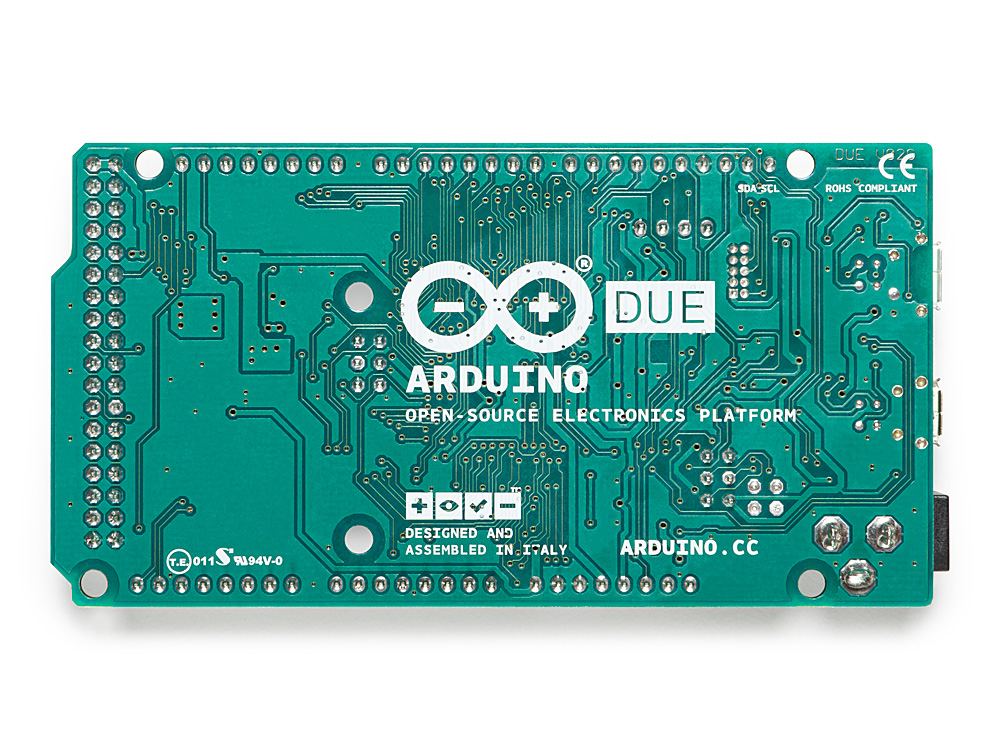

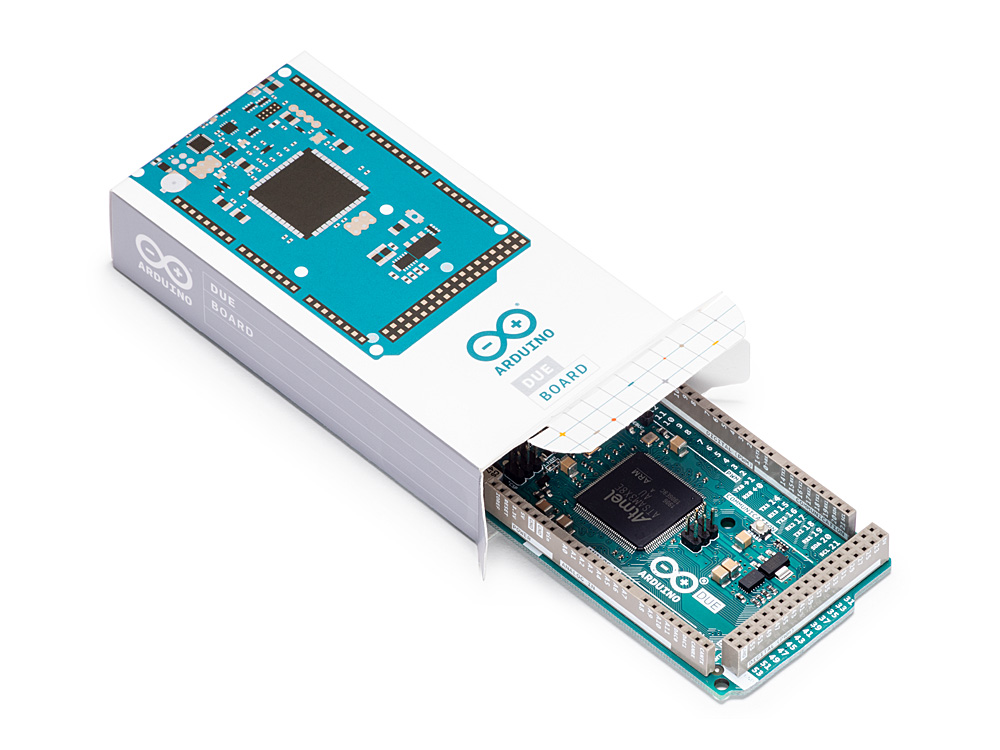

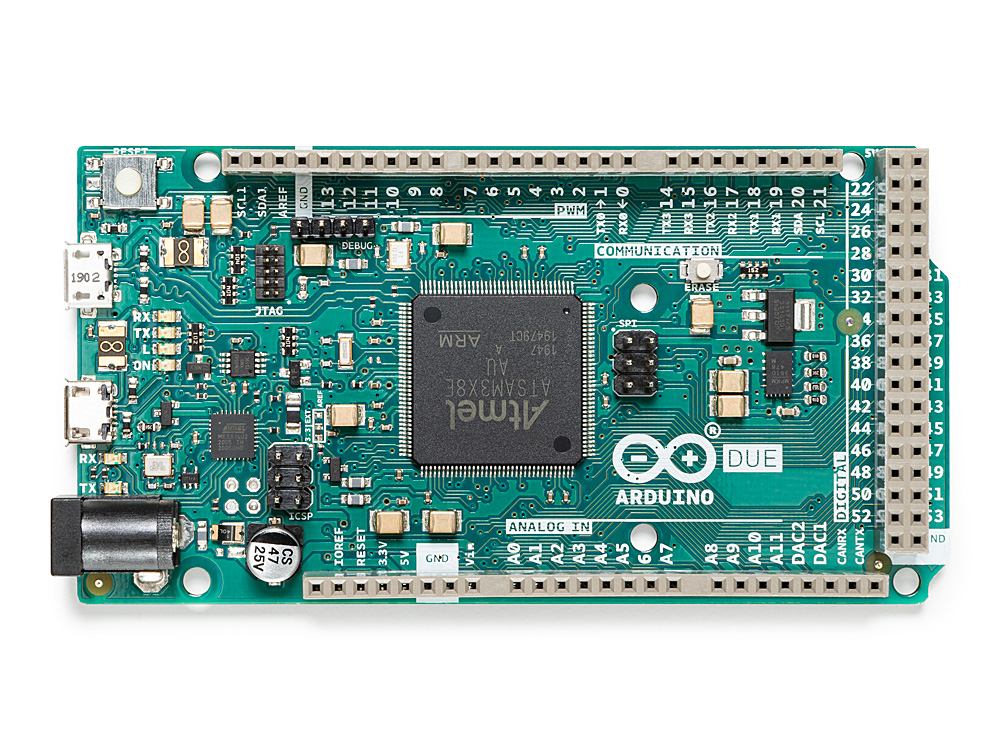

Arduino DUE basiert auf dem SAM3X8E ARM Cortex-M3 von Atmel. Es ist das erste Arduino™ Board mit einem 32-Bit-Microcontroller.
Dieses Board enthält alle wichtigen Eigenschaften um schnell und unkompliziert mit der Programmierung starten zu können.
Im Gegensatz zu den anderen Arduino™ Boards läuft dieses Board nur bei 3,3 V Spannungsversorgung.
Dieses Board verfügt über:
• 54 digitale I/O - Schnittstellen ( 12 davon als PWM-Ausgang nutzbar )
• 12 analoge Eingänge
• 4 UARTs
• 84 MHz Takt
• USB OTG
• 2 D/A Wandler
• SPI-Header
• Stromanschluss
• JTAG-Header
• Reset / Erase Taste
Technischen Daten:
• SAM3X8E ARM Cortex-M3
• Betriebsspannung: 3,3V
• Digitale Ein/Ausgänge: 54
• Analoge Eingänge: 12
Software finden Sie unter:
https://www.arduino.cc/en/Main/Software
| Microcontroller |
AT91SAM3X8E |
| Operating Voltage |
3.3V |
| Input Voltage (recommended) |
7-12V |
| Input Voltage (limits) |
6-16V |
| Digital I/O Pins |
54 (of which 12 provide PWM output) |
| Analog Input Pins |
12 |
| Analog Output Pins |
2 (DAC) |
| Total DC Output Current on all I/O lines |
130 mA |
| DC Current for 3.3V Pin |
800 mA |
| DC Current for 5V Pin |
800 mA |
| Flash Memory |
512 KB all available for the user applications |
| SRAM |
96 KB (two banks: 64KB and 32KB) |
| Clock Speed |
84 MHz |
| Length |
101.52 mm |
| Width |
53.3 mm |
| Weight |
36 g |
